高校一卡通集抄系統方案
日期：2017-01-24 10:34:52 點擊：
目前是按照多級管理的模式管理，便于以后的維護。
一、區域管理及儀表管理模式如下圖：
集中抄表系統以房間為載體采用B/S模式開發，分作1-9級用戶的模式管理（可根據實際情況設置用戶）
|
用戶級別 |
用戶類別 |
用戶功能 |
|
一級用戶 |
系統管理員 |
可管理配置系統所有信息（較高級別） |
|
二級用戶 |
區域管理員 |
可配置小區的系統信息（次高級別）； |
|
三級用戶 |
區域用戶 |
只能查看本校的所有配置及數據信息 |
|
四級用戶 |
園區管理員 |
可增刪改本區的儀表信息、用戶信息、房間信息、儀表報警信息修改等操作； |
|
五級用戶 |
園區用戶 |
只可查看本校區的儀表信息、用戶信息、房間信息、儀表報警信息等信息 |
|
六級用戶 |
園區維保 |
可做增加操作和換表操作，其他只能查看，處理該園區數據異常情況 |
|
七級用戶 |
樓棟管理員 |
可操作本樓棟的用戶信息、儀表報警信息，收費等操作 |
|
八級用戶 |
樓棟用戶 |
可查看本樓棟的用戶信息、儀表報警信息 |
|
九級用戶 |
房間用戶 |
查看所在房間儀表當前止碼、剩余量、使用量、為所在房間儀表充值（網銀、微信等）、個人繳費情況等 |

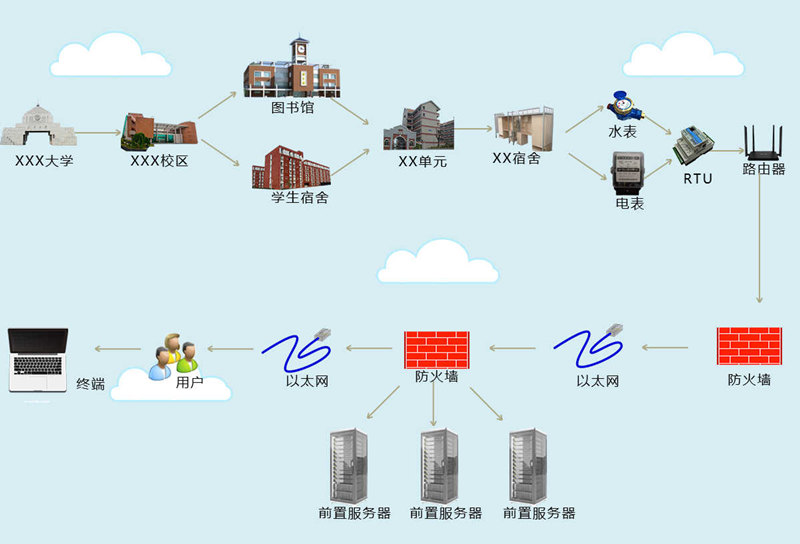

二、系統設計結構圖：
前端采集
由水表、電表采用485、wifi、載波等多種通信方式連接到集中器或者采集管理器
數據庫存儲
置于防火墻以內，保證數據安全。目前采用SQL-SERVER2005企業版，用于中間處理件的數據存儲、WEB任務下、用戶充值等的存儲，作為WEB與中間件的交互載體。
中間處理件
中間處理件實現所有數據的雙向交換。作用主要有
1、 實時讀取報文/任務數據庫中的采集任務（分優先級：用戶操作優先、系統次之；同級時間優先），并將采集任務解析成相關報文，直接通過網絡與前端采集通訊。
2、 保證任務的單一性和優先級操作（AFN和Fn組合的單一性）；控制碼和數據標識來標識。
3、 處理完任務、數據回存，及返回；用量信息存儲。
4、 可實現系統任務配置(系統自動定時采集)和執行。
5、 中間件把WEB下達的任務信息解析成報文內容、與前端采集通訊，將接收的報文內容進行解析存儲、分析；并將需要顯示的數據放在數據庫對應的表中。
WEB服務器
WEB服務器一般置于防火墻以外，與數據庫連接。 WEB服務器將數據庫中的數據展示給各級用戶。用戶在打開瀏覽器就可以檢索到自己所需要的數據，用戶在登錄之后可以充值、得到系統推送的預警信息。WEB服務器如果在內網則只有內網用戶可進行相關的操作，公用網絡則在公用網絡上即可查看相關數據。WEB服務器所處位置決定其可瀏覽的用戶。
用戶可以隨時隨地的查看或者管理相關的儀表。
三、WEB頁面框架
頁面框架采用多框架+AJAX、MVC架構模式，用戶在操作菜單時可保證主頁面不變，操作頁面自由切換；WEB頁面采用ASP.NET編寫，環境為Netframe3.5、AJAX、微信接口、網頁推送接口、日期控件、圖形控件。AJAX保證實現用戶的頁面局部刷新，為用戶提供良好的體驗，MVC（表示層V、應用層C和數據層M）模式分離了功能模塊和顯示模塊，提高了系統的可維護性、可擴展性和組件的可復用性。頁面的整體顯示方式為（分辨率為：1280*800）：
系統功能
系統功能分為：系統管理、檔案管理、用戶管理、設備管理、數據查詢、財務管理、圖表曲線 這七大板塊。
4.1系統管理 主要對系統采集的任務、菜單、用戶組信息、采集主站信息、預警信息等進行配置管理；對用戶操作、儀表任務進行追溯。
各功能介紹：
|
功能菜單 |
功能介紹 |
|
系統任務配置 |
采集主站配置信息和系統服務列表（操作日志保留時間、數據采集及補采時間設定，任務信息保留時間、采集間隔時間、失敗任務處理方式、發送報文保留時間、異常處理方式） |
|
菜單管理 |
用戶能使用菜單定義、配置信息 |
|
用戶組管理 |
定義各個用戶組的名稱，權限及可操作菜單項。 |
|
主站信息配置 |
針對集中器方式用，配置IP地址、端口等信息； |
|
預警信息設置 |
設置用戶的預警值（剩余量、金額、超負荷、0使用量等） |
|
用戶操作信息 |
各用戶某時間做過的操作 |
|
儀表任務信息 |
用戶儀表近期下發過的任務 |
4.2檔案管理 對區域、樓棟、單元、樓層、房間、計價、管理器/集中器、儀表進行檔案錄入管理。
各功能介紹：
|
功能菜單 |
功能介紹 |
|
區域管理 |
對用戶劃分的各區域實行編輯、修改等操作。屬性有：編號、名稱、街道信息等 |
|
樓棟信息 |
與區域關聯，顯示其所在位置。屬性：編號、名稱、關聯的區域編號 |
|
單元信息 |
與樓棟信息關聯，可顯示用戶房間所在單元。屬性：編號、名稱、關聯的樓棟編號 |
|
樓層信息 |
與樓棟信息關聯，可顯示用戶房間所在樓層。屬性：編號、名稱、關聯的樓棟編號 |
|
房間信息 |
與區域、樓棟關聯，包含用戶數量、用戶結算號、關聯的儀表、樓層等。屬性有：區域信息、樓棟信息、樓層信息、用戶數、結算號、儀表編號、付費方式、房間的免費量等 |
|
管理器信息 |
管理器主要用于與各計量儀表連接，與中間采集件服務器連接，其屬性有：IP地址、端口、安裝地理位置 |
|
儀表信息 |
儀表與管理器連接，與房間關聯。屬性有：管理器、儀表編號，區域編號、樓棟編號、房間編號 |
|
計價管理 |
可按單一計價設置，也可按梯形方式計價。屬性：單價編號、名稱、單一計價值、梯形計價區間 |
|
儀表參數 |
設置儀表的限流、限制功率、分時段限制等信息； |
4.3用戶管理 對用戶信息、類別、狀態等管理，還可對用戶進行銷戶操作。
各功能介紹：
|
功能菜單 |
功能介紹 |
|
用戶信息管理 |
根據數據定義實現用戶與房間及相關儀表關聯，驗證、用戶各級權限管理、驗證 |
|
用戶類別管理 |
配置相關用戶的基礎檔案：報警值、剩余量、免費用量等信息 |
|
用戶狀態管理 |
根據用戶狀態、房間人數自動組合房間使用量值、剩余量值等，需要驗證組合信息是否正確 |
|
用戶銷戶操作 |
將用戶檔案移入歷史庫 所屬房間的用戶數減少1 |
4.4設備管理 對用戶設備進行采集、通斷控制、儀表參數下發、集中器中參數相關的操作
|
功能菜單 |
功能介紹 |
|
儀表采集 |
可通過WEB端下達相關的任務，中間件將任務轉換成相關的指令并下發值儀表并解析儀表返回的數據保存至相關的數據表中 |
|
通斷控制 |
可過WEB端下達儀表通斷控制任務，中間件將任務轉換成相關的指令并下發值儀表并解析儀表返回的數據保存至相關的數據表中，后臺服務根據消費、預警設置、充值等方式自動下達儀表通斷控制任務 |
|
儀表參數下發 |
將用戶儀表設置限值寫入儀表中 |
|
終端參數下發 |
針對集中器，將儀表檔案信息，以及相關的集中器信息設置到集中器中。 |
4.5數據查詢 查看用戶儀表的實時、日、月數據查詢，用戶儀表當前余額、充值記錄查詢、用戶收費統計、系統中的歷史用戶信息、注銷的儀表信息等。
4.6 財務管理：用戶充值（支持現金和微信充值）、用戶欠費信息、退費操作
4.7 圖表曲線：顯示區域、樓棟、單元、房間、儀表的年/月使用量統計圖（曲線和柱狀圖自由切換）
