工廠能耗智能監測控制系統

在線監測整個企業的生產能耗動態過程，收集生產過程中大量分散的用電、用水、用氣等能耗數據，提供實時及歷史數據分析、對比功能，發現能源消耗過程和結構中存在的問題，通過優化運行方式、用能結構以及建立企業能耗評估、管理體系，提高企業現有供能設備的效率，實現節能增效、高效生產。

系統主要由感知層、傳輸層、應用層三部分組成。

感知層

通過安裝在帶數字接口的能耗傳感器， 實施對負荷用電量的實時監測。監測數據包括：電壓、電流、有功功率、無功功率、功率因數、有功無功電能、諧波、環境與開關狀態、事件記錄等用電參數。

傳輸層

通過安裝采集器、集中器實時采集能耗傳感器的數據，并且通過 TCP/IP 網絡傳輸到能耗監控中心。無需遠距離布線， 施工簡單可靠。傳輸方式支持 RS-485總線、光纖、工業以太網、載波、微功率無線、WIFI、LoRa、GPRS/4G網絡傳輸等多種方式。

應用層

通過系統軟件完成數據采集、校驗、分析、處理、系統維護、授權使用權限分級控制等；并可將現場運行的重要數據、報警信息、故障信息等傳送到企業決策人員。

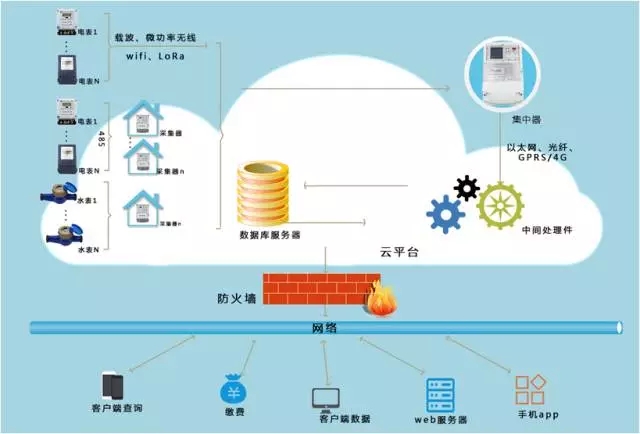

工廠能耗智能監測控制系統架構圖

工廠能耗智能監測控制系統在電能管理系統的基礎上增加了對水、氣、熱(冷)量等集中采集與分析，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。

工廠能耗智能監測控制系統由計量儀表、數據采集傳輸、計量收費、檔案管理、人員管理、交費充值、異常報警、能耗分析、數據共享和手機App等功能特點：

架構方式：B/S結構（Browser/Server，瀏覽器/服務器模式）；

付費方式：不付費，系統預付費、后付費，表計預付費；

結算方式：采用金額結算方式；

支付方式：微信、支付寶、網銀、現金等多種方式；

通信方式:  RS485、M-Bus、WIFI、無線、載波、LoRa、以太網、GPRS/4G；

費控方式：系統費控、儀表費控；

計價方式：單一計價、階梯計價、分時計價、組合計價；

支持儀表：遠程費控電表，遠傳水表、遠傳閥控水表等；

數據采集：自動定時采集、手動實時采集；

異常報警：用戶剩余金額閾值報警，欠費斷電報警，零用量報警、采集失敗報警等；

報警方式：短信、手機APP、電腦客戶端；

通斷控制：用戶欠費儀表自動斷開，充值后無欠費則自動接通；也可手動遠程控制；

實時信息 :  實時抄讀用戶電壓、電流、功率、功率因數等用電實時信息;

數據顯示：表格顯示、儀表盤顯示、趨勢曲線顯示、柱狀對比顯示；

數據共享：可集成其他系統數據，也可為其他系統提供數據接口；

能耗分析：線損分析、時間段用量曲線、同期對比曲線、負荷率分析；

性能參數：支持海量數據高速檢索；

權限管理：多級用戶權限管理和相關的數據保護；

手機APP：注冊/登錄、購買充值、實時信息查詢、狀態信息查詢、歷史信息查詢。

圖形界面：支持儀表盤、柱狀圖、曲線、餅狀圖等多種圖像界面自由切換。

安全用電：過電壓、過電流及功率超限、惡性負載識別，竊電識別報警。
