DDS155型BR(LoRaWAN)單相電子式電能表是我司研制的全數字化電能表，采用SOC高集成度V9821S芯片，具有有功電能計量功能外，還有在線功率顯示、智能防竊電、過載控制、遠程集中抄表等多種功能，通過LoRaWAN無線自組網絡將數據傳送到相應網關。具有高精度、低功耗，穩定性好。可廣泛應用于城市、農村或工廠企業單相交流電的計量場合。

　　一、主要功能及特點

　　1、采用SOC單片機V9821S：增強型8052MCU內核，電能計量功能，集成模擬前端，RTC模塊，LCD驅動，FLASH，精確計量和顯示有功電能。

　　2、遠程斷、送電功能：根據具體用電情況，可以在主站端發出斷電指令，切斷用戶負載回路。或發出送電指令,接通用戶負載回路。

　　3、具有LoRaWAN無線自組網絡將數據傳送到相應網關，具有主動上傳數據，默認間隔10分鐘上傳一次數據(時間可設置)。

　　4、通信規約符合DL/T645-2007。

　　二、操作、調整與安裝

　　1)電表出廠后無需用戶進行相應操作和調整，按安裝接線圖由專業人員安裝后使用。

　　2)電能表在安裝前，檢查生產廠鉛封，鉛封完好，開始安裝。

　　3)電能表應安裝在室內或室外堅固的耐火墻上，安裝高度1.8m左右，空氣中無腐蝕性氣體。

　　4)電能表應按照說明書所示的接線圖接線，較好用銅線或銅接線頭接入，各接線端子必須擰緊。

　　5)主端子接線

　　6) 主端子和輔助端子接線

　　主端子接線如圖所示，其中1為相線進，2為相線出，3為零線進，4為零線出。

　　在電能表主端子上方有4個輔助端子，其中， 7、8為計量脈沖輸出。

　　三、LoRaWAN通信接口使用

　　用 LoRaWAN通信方式進行抄表與參數設置

　　抄表時，可用本公司提供的電能表數據遠程傳輸軟件進行抄表和參數設置。也可以根據電力行業標準DL/T 645-2007(支持部分通信協議)，設計完全符合協議要求的軟、硬件系統進行抄表和參數設置。

　　抄表和設置參數時，注意如下幾點：

　　a. 設置參數時，請只設與本表有關的項目。

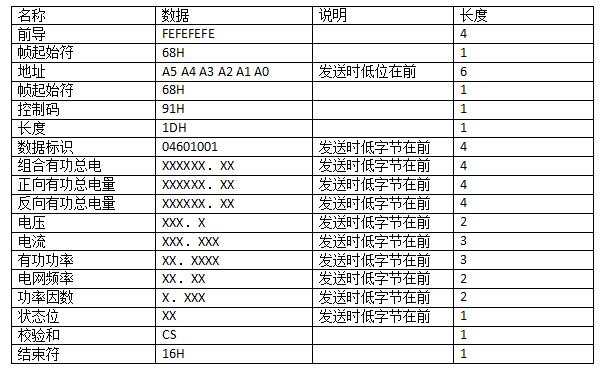

　　LoRaWAN主動上傳數據格式：

  　　一、規格及主要技術參數

　　1. 符合國標GB/T17215.321-2008、DL/T645-2007標準

　　2. 額定電壓：220V

　　3. 工作電壓：80%～120%(額定電壓)

　　4. 標定電流：5(60)A

　　5. 精 度：2級

　　6. 額定工作頻率：50Hz/60Hz

　　7. 脈沖常數：1200imp/kWh

　　8. 整機功耗：<1.0W

　　9. 啟動電流：≤0.004Ib

　　10. 外型尺寸：154mm×110mm×60mm

　　11. 重 量：0.5kg

　　12. 工作壽命：>10年

　　13. 正常工作溫度：-25℃~ +55℃;極限工作溫度：-40℃~ +70℃;相對濕度：一般不大于85%，一年中可以30天(自然分布)有時達到95%

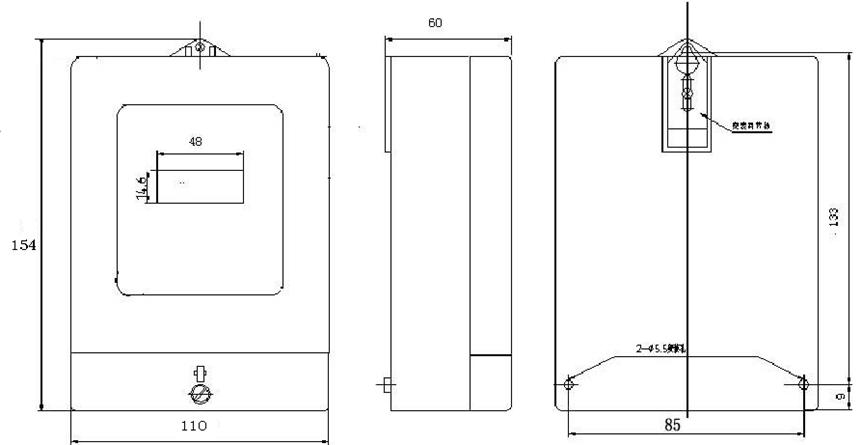

　　二、外形尺寸(154mm×110mm×60mm)

　　電表安裝尺寸見圖5所示電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4×10普通螺釘固定在接線板上。
