DTS150型 FBR(LoRaWAN)三相電子式電能表是我司研制生產的新一代智能型高科技遠距離電能計量產品。它以MCU+計量芯片技術為基礎，采用當今先進集成電路技術，根據電能表有關國際(IEC)標準和我國電力標準GB/T645-2007,GB/T 17215.321-2008等設計制造，輔以LoRaWan通訊模塊解決通信距離以及組網問題。它集計量，報警，顯示，拉合閘，監控電力參數，過載功能于一身，能計量組合有功，組合無功，測量各相電壓，電流，功率因數，遠程集中抄表等多種功能，通過LoRaWAN無線自組網絡將數據傳送到相應網關。具有高精度、低功耗，穩定性能好，無需復雜布線即可實現配電管理現代化的重要組成部分可廣泛應用于城市、農村或工廠企業三相交流電的計量場合。

　　BR：LoRaWAN，內置開關。LCD,6+2

　　主要功能及特點

　　1、采用MCU+計量模塊為基礎，輔以485和LoRaWan通訊模塊實現靈活的遠距離通訊。計量精度為1級表。

　　2、遠程斷、送電功能：根據具體用電情況，可以在主站端發出斷電指令，切斷用戶負載回路;或發出送電指令,接通用戶負載回路。

　　3、具有LoRaWAN無線自組網絡將數據傳送到相應網關，具有定時主動上傳數據，默認間隔10分鐘上傳一次數據(時間可設置，上傳數據：組合有功總電量，正向有功總電量，反向有功總電量，電壓，電流，有功功率，電網頻率，功率因數，電表運行狀態字)。

　　4、通信規約符合DL/T645-2007。

　　5、無線通訊，自動組網，安裝方便快捷，免去繁雜的布線工作。

   　　一、規格及主要技術參數

　　1. 符合國標GB/T17215.321-2008、DL/T645-2007標準

　　2. 額定電壓：3*220/380V

　　3. 工作電壓：80%～120%(額定電壓)

　　4. 標定電流： 1.5(6)A 10(40)A 15(60)A 20(80)A;

　　5. 精 度：1級

　　6. 額定工作頻率：50Hz/60Hz

　　7.脈沖常數: 1.5(6)A 3200imp/kWh 10(40)A 800 imp/kWh 15(60)A

　　400 imp/kWh 20(80)A 400 imp/kWh

　　8. 整機功耗：< 0.8W×3

　　9. 啟動電流：≤0.004Ib

　　10. 外型尺寸：218mm×145mm×72mm

　　11. 重 量：1.5kg

　　12. 工作壽命：>10年

　　13. 正常工作溫度：-25℃~ +55℃;極限工作溫度：-40℃~ +70℃;相對濕度：一般不大于85%，一年中可以30天(自然分布)有時達到95%

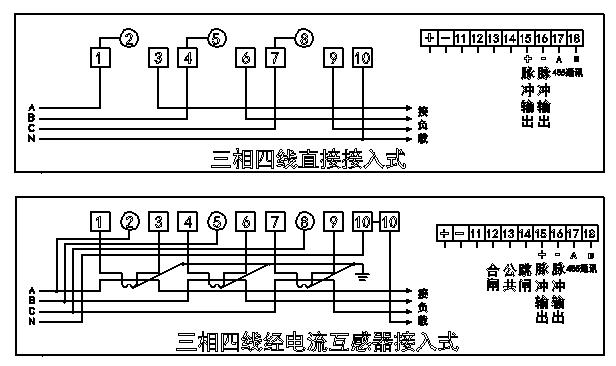

　　二、產品接線圖
