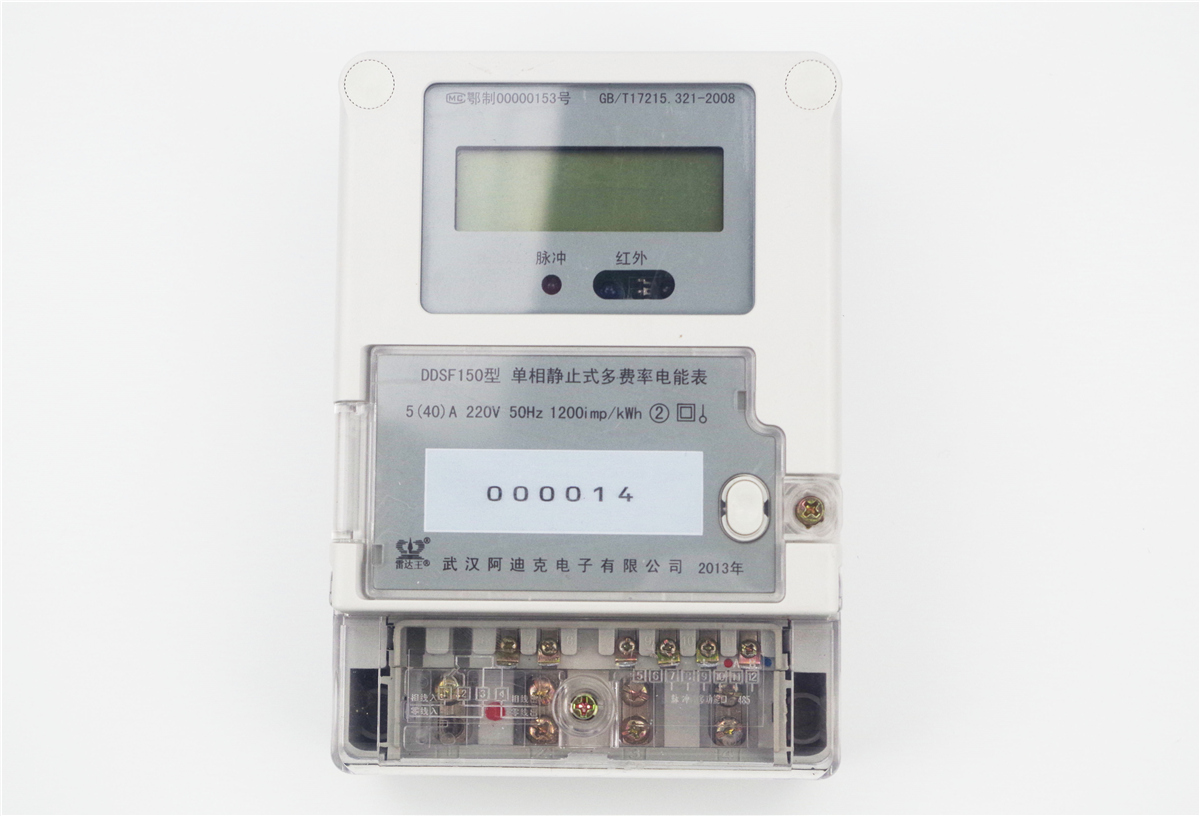

DDSF150型單相靜止式多費率電能表（單相電子式多費率電能表）是根據國家電網“統一堅強智能電網”建設的總體要求，在國網公司電能表系列標準的基礎上研制而成的新一代電能表。

    該電能表采用了超大規模數字信號處理芯片、永久保存信息的存貯器、全隔離標準RS485通訊接口和紅外通訊、大畫面寬溫液晶顯示等先進技術。電能表采用了先進的SMT表面貼裝工藝，外殼采用高強度、阻燃環保材料、造型新穎、美觀適用,具有較高的絕緣強度和耐腐蝕性。該表集眾多功能于一體，具有電能量計量、信息存儲及處理、信息交換等功能。

引用標準：

GB/T17215.321-2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》

GB/T17215.211-2006《交流電測量設備 通用要求第11部分：測量設備》

GB/T17215.301-2007《多功能電能表 特殊要求》

GB/T15284-2002《多費率電能表 特殊要求》

DL/T645-2007《多功能電能表通信協議》

JJG596-2012《電子式交流電能表 檢定規程》

GB/T13384-2008《機電產品包裝通用技術條件》

   技術特點：

1、采用先進的專用集成芯片V9811和SMT、熱風回流焊、波峰焊工藝設計、制造，質量可靠。

2、測量精度高：可以利用微處理器執行指令的快速性和A/D轉換的時間短等特點對被測量進行多次測

量，然后求其平均值，以排除一些偶然的誤差與干擾，并通過數字濾波，剔除粗大誤差和隨機誤差的方法提高測量精度。

3、能夠進行間接測量：電能表可以利用內含的微處理器通過測量幾種容易測量的參數，間接地求出某

種難以測量的參數。

4、能夠自動校準：智能電能表在使用前可進行自動校準。

5、具有自診斷的能力：如果發生故障，智能電能表可自檢出來，儀器本身還能協助診斷發生故障的根

源。

6、全密封防塵、防水設計，表殼材料具有優良的阻燃和抗腐蝕、抗老化性能。

7、采用具有內置溫度補償功能的硬件時鐘電路，停電用電池供電時溫度補償功能同樣啟動，確保時鐘

精度準確。

8、具有載波通信模塊標準接口，可選配不同廠家的載波模塊。

規格、型號及主要參數

注：特殊常數可按要求定制。

    主要技術參數

參比電壓： 220V

參比電流： 5A、10A

參比頻率： 50Hz

基本誤差：符合GB/T17215.321-2008的要求

起動電流：≤0.004Ib(直接接入式)

潛    動：施加參比電壓的115％而電流線路無電流時，電能表測試輸出不應產生多于一個的脈沖。

功    耗: 電壓線路功耗（非通信狀態）：≤ 1.5W， 10VA

電壓線路功耗（通信狀態）：≤ 3W， 12VA

電流線路功耗：≤1VA(Ib)

工作溫度范圍：-25℃～60℃

極限工作溫度范圍：-40℃～70℃

儲存和運輸極限溫度范圍：-40℃～70℃

相對濕度：年平均 ＜75％

30天（一年內這些天是以自然方式分布） 95％

在其他天偶然出現 85％

大氣壓力：63.0 kPa～106.0kPa（海拔4000m及以下）

正常工作電壓：0.9Un~1.1Un

擴展工作電壓：0.8Un~1.15Un

極限工作電壓：0.0Un~1.15Un

時鐘準確度： ≤0.5秒/天  （參比溫度23℃）

鋰電池容量：≥1.2Ah，停電后可供時鐘工作時間≥5年

停電后數據保存時間：≥ 10年

產品壽命：大于10年

外型尺寸：112 mm×160 mm×71mm

重量：約0.8kg

電能脈沖寬度：80±20ms，

典型值：80ms

紅外通信速率：1200bps

RS485速率：2400bps（典型值），1200bps、2400bps、4800bps、9600bps（可設置）

通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件
