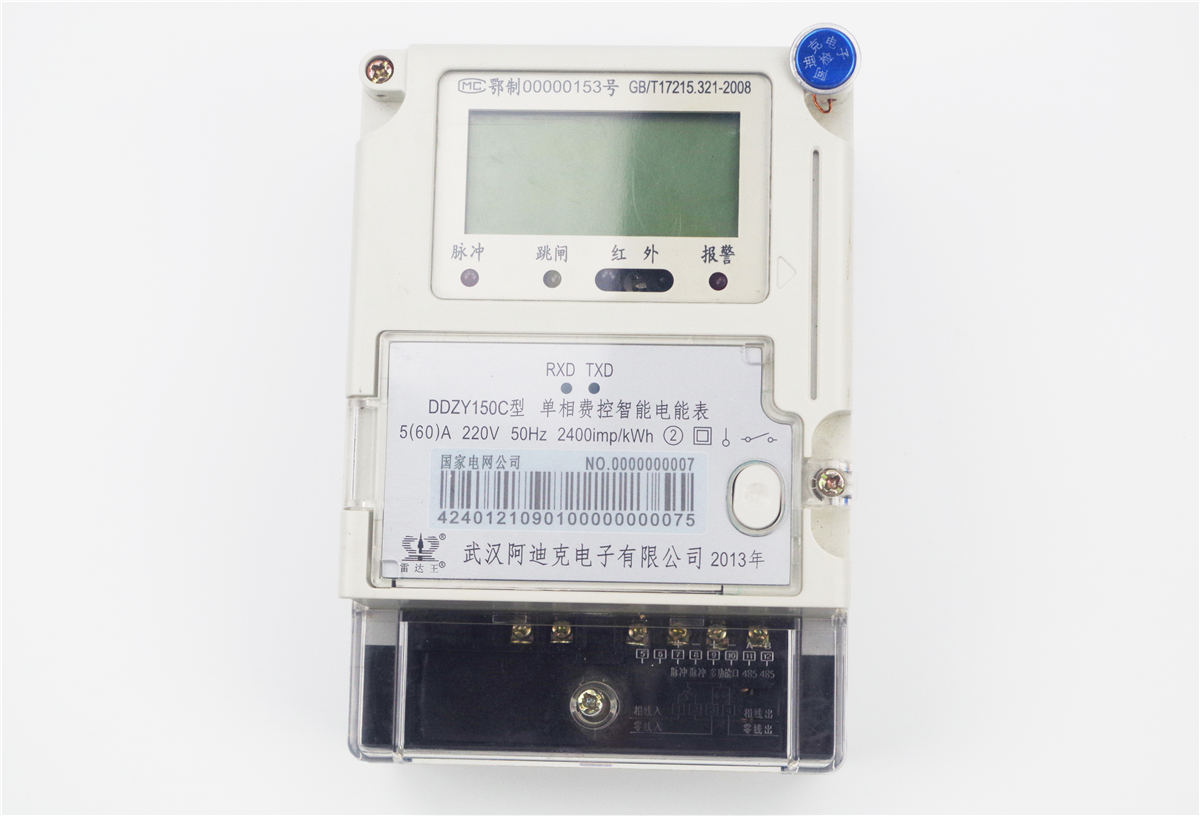

單相費控智能電能表是本公司針對國家建設堅強智能電網而研制生產的智能型電能計量產品，適用于額定電壓220V、頻率50Hz的單相交流有功電能的計量。具有獨立的調制式紅外、 RS485 和載波通訊口以及IC卡口，可支持遠程或本地費控功能；該表具有高可靠、高精度、寬量程、長壽命等優點。可廣泛應用于城市、農村或工廠企業單相交流電的計量場合。

功能特點

Ø 產品類別：本地。

Ø 電能計量：能計量正向有功電能、反向有功電能，并可以據此設置組合有功；有功電能量按相應的時段分別累計、存儲總、尖、峰、平、谷電能量；可存儲、顯示上12個月的總電能和各費率電能量。

Ø 時段費率：具有兩套費率時段表，可在約定的時刻自動轉換；每套費率至少支持4個費率。全年應較多可設置14個時區，在24h內較多可以任意編程14個時段；時段的較小間隔為15min；時段可跨越零點設置。

Ø 階梯計費：具有階梯計費功能，兩套電價方案，可在約定的時刻或達到約定的用電量水平時自動轉換。

Ø 事件記錄：具有失壓、欠壓、過壓、斷相、全失壓、失流、過流等功能。

Ø 電量凍結：具有瞬時凍結、定時凍結、日凍結、約定凍結、整點凍結等凍結方式。

Ø 負荷記錄：可記錄各種操作事件，以備查詢分析。

Ø 測量功能：實時測量、顯示當前電能表的電壓、電流（包括零線電流）、功率、功率因數及電網頻率，并且顯示功率的方向等運行參數

Ø 命令操作：通過固態介質CPU卡或虛擬介質對電能表進行參數設置、預存電費、信息返寫和拉閘、合閘控制命令操作。

Ø 安全認證：所有對電能表操作均通過嚴格的密碼驗證或ESAM模塊(SM1算法)等安全認證，以確保數據傳輸安全可靠。

Ø 狀態指示：具有脈沖、報警、跳閘LED指示燈和LCD顯示出錯信息碼，以區分電能表工作狀態。

Ø 設計可靠：完善的電源和電磁兼容性設計，適合強電磁干擾和電源波動較大的場合；

Ø 卡口保護：完善的IC卡口加強保護，能夠承受惡性攻擊，不損壞電表，不丟失數據，不誤動作

Ø 通信方式：紅外+RS485接口。

Ø 開關方式：內置、外置。

規格、型號及主要參數

注：特殊常數可按要求定制。

主要技術參數

參比電壓： 220V

參比電流： 1.5A、5A、10A、20A

參比頻率： 50Hz

基本誤差：符合GB/T17215.321-2008的要求

起動電流：≤0.004Ib(直接接入式)

潛    動：施加參比電壓的115％而電流線路無電流時，電能表測試輸出不應產生多于一個的脈沖。

功    耗: 電壓線路功耗（非通信狀態）：≤ 1.5W， 10VA

電壓線路功耗（通信狀態）：≤ 3W， 12VA

電流線路功耗：≤1VA(Ib)

工作溫度范圍：-25℃～60℃

極限工作溫度范圍：-40℃～70℃

儲存和運輸極限溫度范圍：-40℃～70℃

相對濕度：年平均 ＜75％

30天（一年內這些天是以自然方式分布） 95％

在其他天偶然出現 85％

大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下）

正常工作電壓：0.9Un~1.1Un

擴展工作電壓：0.8Un~1.15Un

極限工作電壓：0.0Un~1.15Un

時鐘準確度： ≤0.5秒/天  （參比溫度23℃）

鋰電池容量：≥1.2Ah，停電后可供時鐘工作時間≥5年

停電后數據保存時間：≥ 10年

產品壽命：大于10年

外型尺寸：112 mm×160 mm×71 mm

重量：約0.8kg

電能脈沖寬度：80±20ms，典型值：80ms

紅外通信速率：1200bps

RS485速率：2400bps（典型值），600 bps、1200 bps、2400 bps、4800 bps、9600 bps（可設置）

通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件

載波模塊接口：符合國網要求的標準接口，載波模塊與表內通信速率為2400bps

IC卡口：具有防短路、抗靜電保護電路，卡座能承受不小于2萬次的IC卡插拔操作。
