概述：

　　DCRL12-RDK150型G2A基于邊緣計算的485轉LoRaWAN采集器(上行LoRaWAN，下行485)是一款專業為物聯網通信場合而定制開發的一款產品。產品兼容RS485行業標準(DL/T645、CJ/T188、MODBUS協議)。用于對具有RS485通信接口終端實現LoRaWAN通信。

　　本采集器使用簡單，只需將采集器安裝在LoRaWAN網關信號所能覆蓋的區域中，通過網關完成點對點的數據采集，功耗低、壽命長、雙向數據傳輸，為實時數據的準確采集提供了可靠保障;采集器能自動上傳數據到網關，網關自動上傳數據到網絡平臺;本產品結構簡單、易于維護更換，無上行通訊線纜的連接，安裝方便快捷。該產品按照工業控制標準的理念進行設計，電源節能且完全隔離通信完全隔離!具有抗干擾能力強、傳輸距離遠、速率高、工作穩定等特點。

　　主要功能及特點

　　1、下行RS485接口(波特率可設)，可帶1-32臺終端;上行LoRaWAN。

　　2、雙RS485接口，其中一路為本地設置維護接口。

　　3、自帶微型交流電源，交流220V直接接入。具有抗雷擊、抗干攏、抗高壓等功能，有效保護采集器正常工作。

　　4、支持DL/645、CJ/T188、MODBUS等協議(可定制)。

　　5、應用邊緣計算技術，定時主動上傳和透傳可切換。上傳的數據任務(數據任務數上限：4個)、上傳數據的間隔時間(0000～9999分鐘)和終端檔案(檔案內存在的終端才能實現數據自動上傳)可設置。

　　6、具有遠程LoRaWAN方式和本地RS485方式進行數據維護功能。

　　7、通訊隔離，具有有源隔離、抗雷擊、抗干攏、抗高壓等功能，有效保護RS485接口的正常工作。

　　8、專業的接口數據流向自動控制技術，優先處理平臺網關所下發的指令幀。

　　9、采用2P導軌式安裝，體積小，安裝方便。

　　10、采集器狀態指示豐富，在現場能通過狀態指示燈判定采集器的工作狀態。

　　11、停電時自動保存配置的參數，上電時自動恢復。

　　外形尺寸(單位：mm)

　　長：100mm;寬：36mm;高67mm;

   　　主要技術參數

　　1.電氣參數：工作電壓：AC 220V+-20% 50Hz;RS485空閑電壓：DC 5V;RS485帶載能力：32臺RS485終端設備(800米);消耗功率：有功功率≤3W，視在功率≤5VA;

　　2.無線性能參數：中心頻點：433MHz/470MHz(定制項目)，LoRaWAN國際標準;調制技術：線性調頻擴頻調制;頻帶寬度：125kHz/250kHz;射頻功率：20dBm(100mW);接收靈敏度：-143dBm @SF12/BW 125KHz;

　　3.安全性能：沖擊電壓：2kV;工作耐壓：2kV;

　　4.電磁兼容：靜電放電：4kV;快速脈沖群：2kV(電源回路)，/2kV(信號回路);浪涌：2kV(差模)

　　5.使用環境：溫 度：-20℃～+60℃;濕 度：相對濕度≤95%;

　　6.數據保存：斷電后數據保存時間≥10年;

　　7.通訊接口：雙RS485接口;本地設置端口2400bps;表計通訊端口：四種波特率可設置(如：200bps;2400bps;4800bps;9600bps);

　　組成原理

　　3.1 工作原理簡述

　　采集器上行通訊模塊為LoRaWAN協議通訊模塊;本地設置端口采用RS485通訊方式;表計通訊端口通過RS485通信方式與下行485總線上的電能表通信。

　　采集器通過LoRa模塊接收云端管理平臺下發的對采集器本身的抄讀/控制指令和對采集器下行485總線上電能表的抄讀/控制指令。

　　采集器具有自動采集器下行總線上電能表的預定數據并定時上傳的功能，此功能需要平臺預先下發指定的、且真實連接的485電能表。電能表檔案(0～32只)一旦下載成功，采集器將會對上行下發的不屬于檔案內的表計指令予以丟棄，不予處理;

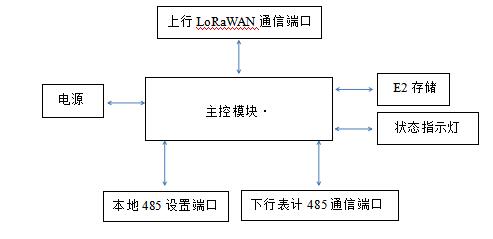

　　3.2 硬件原理框圖

　　采集器原理功能框圖

　　電源模塊：采用高效的開關電源模塊供電;

　　LoRa通訊模塊：實現LoRa節點與網關間的數據交互;選用LoRaWAN標準協議中的Class C工作模式;

　　本地設置端口：具備查詢采集器的運行參數，有選擇的設置部分運行參數;

　　下行表計通訊端口：根據采集器內下行端口的波特率設置值，啟用與之統一的通訊波特率;

　　主控模塊：控制3個串口通道的數據接收/發送;同時對內部E2的數據進行存儲/讀取，同時根據當前的工作狀態設置指示燈的狀態以告知現場人員采集器的工作狀態。

　　操作、調整與安裝

　　1) 采集器出廠后無需用戶進行相應操作和調整，按安裝接線圖由專業人員安裝后使用。

　　2)采集器在安裝前，檢查生產廠鉛封，鉛封完好，開始安裝。

　　3)采集器安裝在室內通風干燥的地方,確保安裝使用安全、可靠。

　　4)采集器應按照說明書所示的接線圖接線，最好用銅線或銅接線頭接入各接線端子必須擰緊。

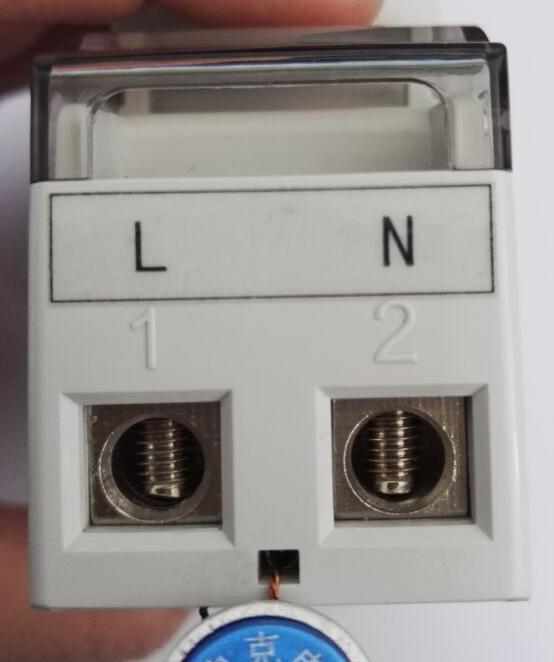

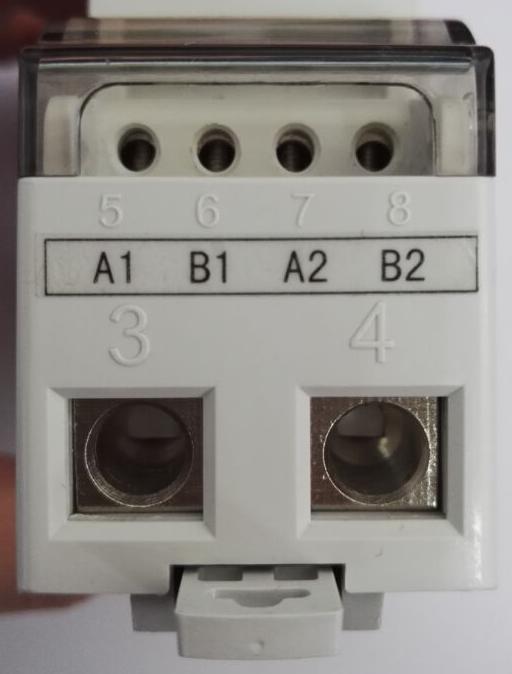

　　5)接線圖：其中1為主電源L進，2為主電源N進。5接A1，6接B1，7接A2，8接B2。

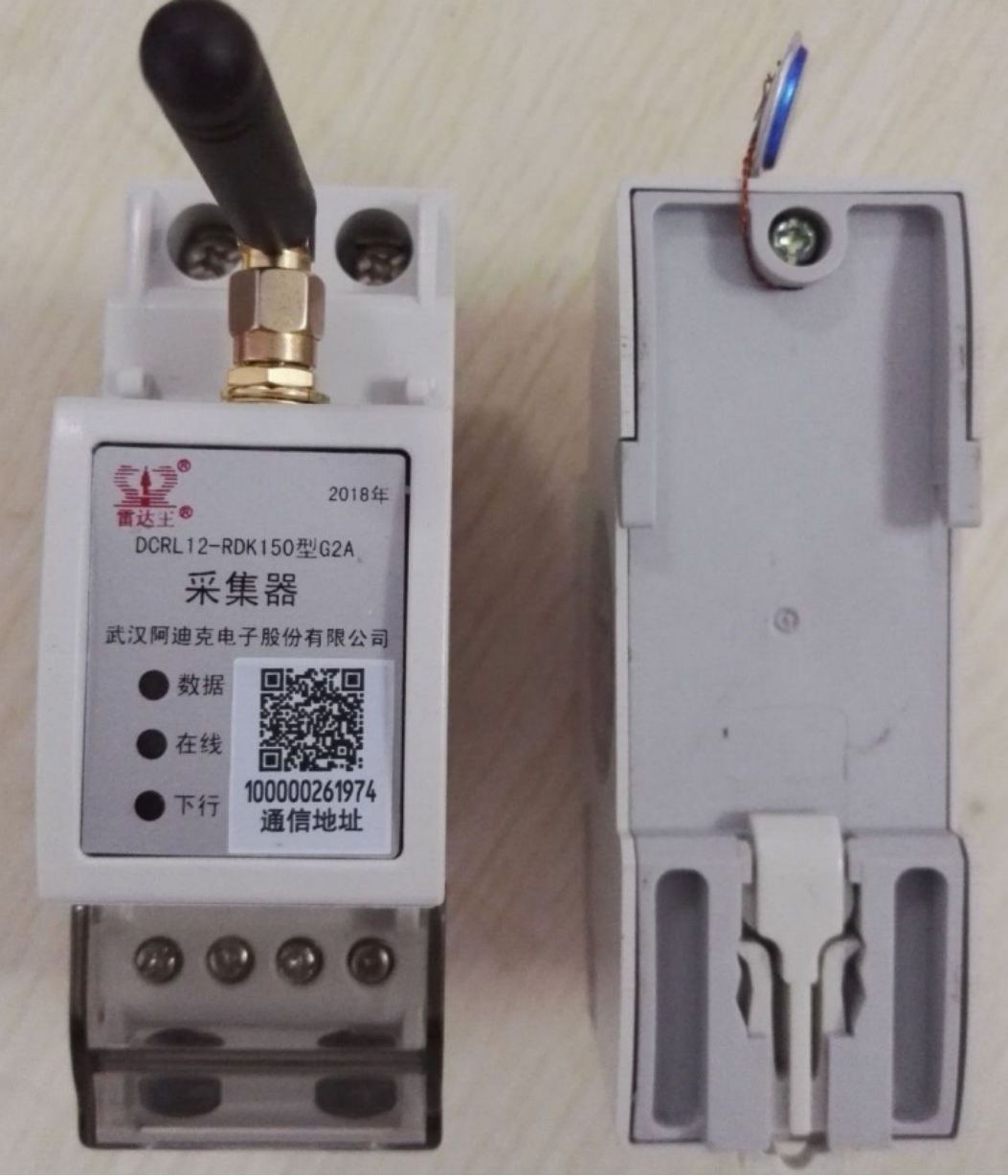

　　指示燈說明

　　在線：采集器通上電后，LoRa通訊模塊自動發起join動作入網，此時指示燈閃爍;當模塊入網成功后指示燈轉為常亮模式;

　　上行：當上行LoRa模塊接收/發送數據時，指示燈閃爍一次，常態為熄滅;

　　下行：當上行表計總線端口接收/發送數據時，指示燈閃爍一次，常態為熄滅;

　　A1、B1，A2、B2端RS-485接口使用

　　A1、B1端：下行表計RS-485通訊端口。

　　A2、B2端：本地設置RS-485通訊端口。
