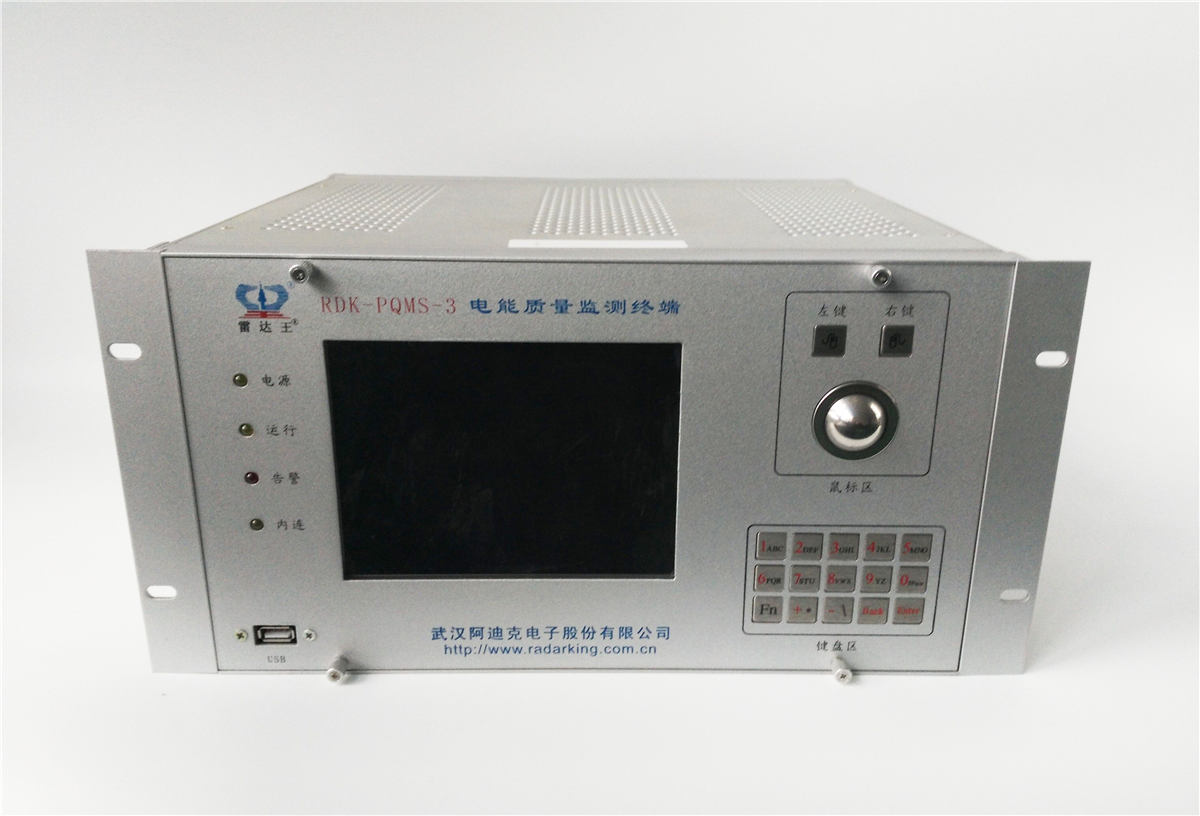

RDK-PQMS-3型 電能質量監測儀(國網版)
隨著我國國民經濟的蓬勃發展,電力負荷急劇加大,特別是沖擊性和非線性負荷容量不斷增長,使得電網發生波形畸變、電壓偏差、閃變和三相不平衡等電能質量問題。RDK-PQMS-3電能質量監測儀是專門為與智能電網無縫聯接而開發的一款高性能對電網電能質量進行在線監測的設備。適用于一切需要與智能電網主站后臺連接的電能質量監測場合,廣泛用于各電壓等級變電站.各類發電廠.各類電力用戶。其功能全.測量精度高.數據存儲容量大.人機友好。其監測通道數可以擴展。
功能與特點
· 可測量電網頻率偏差、電壓偏差、電壓與電流真有效值、基波有效值、電壓、電流諧波(2~50次)、 間諧波、三相電壓電流不平衡度、電壓波動與閃變值、正序、負序、零序、電壓電流初始相位、視在功率、有功功率、無功功率、功率因數。在監測終端上可以實現電能質量全部監測參數的分析統計并生成電能質量報表。可方便查看電能質量實時數據和歷史數據,可查看一切電能質量監測參數的歷史曲線和報警越限信息及暫態信息。
· 具有諧波越限保護功能,提供報警、 跳閘繼電器接點;
可測量電壓驟升、驟降、中斷等信息,具有事件錄波功能。
錄波可設定為手動觸發或自動觸發。
· 儀器支持TCP/IP、RS232/485等多種通訊方式,支持IEC61850標準,支持IEC-103規約。可方便地融入綜自系統,可以直接接入智能電網系統。儀器配備工控級嵌入式10/100M自適應網卡,連接可靠,長期運行穩定性好。多臺RDK-PQI-3和上位機聯網可以組成電能質量監測與管理系統,該監測儀可擴展4x3電壓. 4x3電流。
|
             項 目  |

             參    數  |
        ||||
|
             通 道 數  |

             A、B、C三相電壓 A、B、C三相電流(最大可擴展4x3電壓。4x3電流)  |
        ||||
|
             測量范圍   |

             電壓 0~100V  220V.380V可定做。 電流 0~6A  |
        ||||
|
             測頻誤差  |

             ≤0.01 Hz  |
        ||||
|
             諧波誤差  |

             精度滿足國標A級要求  |

             間諧波誤差  |

             同諧波  |
        ||
|
             電壓偏差誤差  |

             ≤0.2%  |
        ||||
|
             三相不平衡度誤差  |

             ≤0.2%  |

             電流不對稱因數  |

             ≤0.2%  |
        ||
|
             閃變誤差  |

             Pst≤5%  Plt≤5%  |

             波動誤差  |

             ≤0.5%  |
        ||
|
             相角誤差  |

             ≤0.2º  |
        ||||
|
             功率誤差  |

             ≤0.5%  |
        ||||
|
             顯 示 屏  |

             320×240中文寬溫液晶屏  |
        ||||
|
             工作電源  |

             AC  220V±20%  頻率 45Hz~55Hz   DC  220V±20%  |

             功 耗  |

             ≤10VA  |
        ||
|
             環境溫度  |

             -25℃~75℃  |

             相對濕度  |

             0~90% 無冷凝  |
        ||
|
             外觀尺寸  |

             442×180×256(寬×高×深)  |

             重 量  |

             3.0Kg  |
        ||
